可調式扭力扳手刻度調節說明

最近我司技術人員接到可調式扭力扳手用戶電話，詢問可調式扭力扳手的刻度怎么調節，其實在可調式扭力扳手發貨時都有放使用說明的，只要用戶花上幾分鐘的時間，可調式扭力扳手刻度調節方法很快就學會了，就不用再找技術人員解答了。以下是可調式扭力扳手刻度調節方法，希望可調式扭力扳手用戶可以看看。

可調式扭力扳手刻度調節方法：

1.設定扭力值；

A.逆時針方向旋轉鎖緊手柄，松開調整輪。

B.轉動調整輪，使主標尺與副標尺（調整輪刻度）示值相加之和等于您所需要設定的扭力值。

C.扭力值設定后，順時針方向旋緊鎖緊手柄，扭力值設置工作完畢。

2.將扳手方隼套入相應尺寸規格的套筒；

3.將套筒套入螺母或螺栓頭上；

4.順時針方向均勻施力；

5.當聽到“咔嗒”聲或感到扳手有卸力感時，既已達到所設定的扭力值；

6.當您擰長螺栓或油管一類的螺母，套筒無zai法工作情況下，此時，需要更換開口頭；

A.壓下定位銷，沿脫力方向施力，即可取下扳手頭。

B.將選取后相應尺寸的開口頭插入扳手桿旋轉，使定位銷彈入扳手頭小孔定位即可。

鑄衡生產的SGTG型可調式扭力扳手具有預置扭矩數值和發訊裝置。本款可調式扭力扳手具有扭力準確、性能穩定、調校方便、壽命長等特點（50-100萬次使用頻率），可雙向使用，單向（順時針）有聲響提示，1000N.m以上帶有加長桿、大扭矩可做到6000N.m)

可調式扭力扳手圖片

可調式扭力扳手圖片

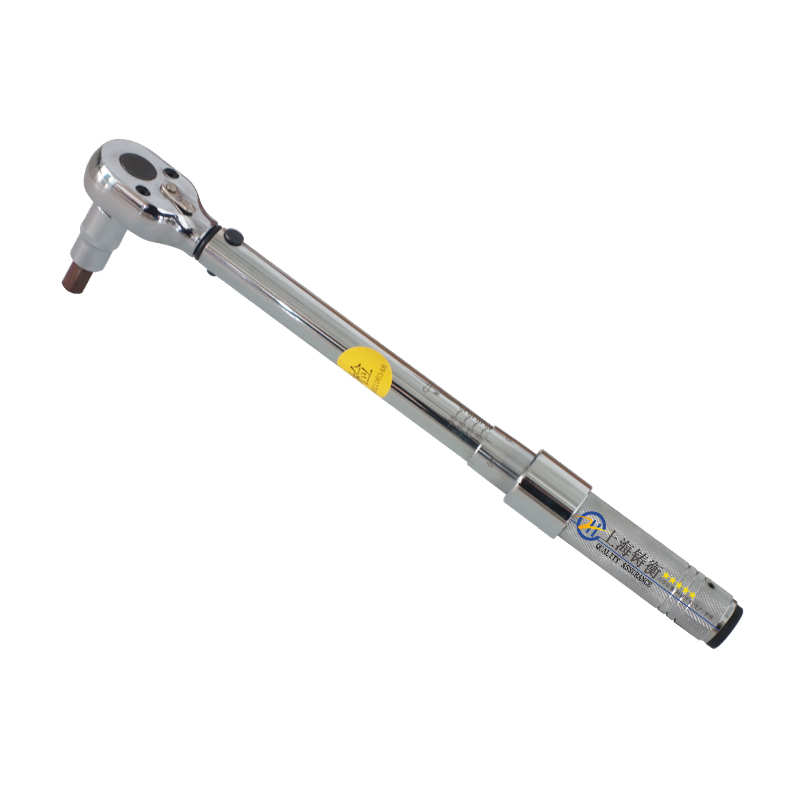

螺栓頭預置式扭力扳手

可調式扭力扳手規格型號

產品型號 (Model)	測量范圍（N.m）	分度值（N.m）	長度（mm）	重量（KG）	方榫（in）
SGTG-5	1-5	0.1	253	0.38	1/4
SGTG-10	2-10	0.2	253	0.38	1/4
SGTG-25	5-25	0.5	302	0.55	3/8
SGTG-50	10-50	2	412	1.2	1/2
SGTG-100	20-100	5	458	1	1/2
SGTG-200	40-200	7.5	550	2.1	1/2
SGTG-300	60-300	7.5	650	2.1	1/2
SGTG-450	150-450	10	685	2.37	3/4
SGTG-500	100-500	10	700	2.37	3/4
SGTG-760	280-760	10	835	4.2	3/4
SGTG-1000	200-1000	12.5	1340	4.46	3/4
SGTG-1500	300-1500	25	1750	7	1
SGTG-2000	750-2000	25	1760	7	1
SGTG-3000	1000-3000	50	2145	18.4	1
SGTG-4000	2000-4000	50	2180	29.5	38mm
SGTG-6000	3000-6000	100	2250	47	48mm

可調式扭力扳手特點：
1.采用鍍鉻合金鋼材質，強度好，力矩范圍大；
2.具有雙向棘輪頭，小規格力矩刻度設微分裝置；
3.可另配開口頭、活動開口頭、勾頭、管鉗頭；
4.具有預置扭矩數值和發訊裝置，精度±4%.

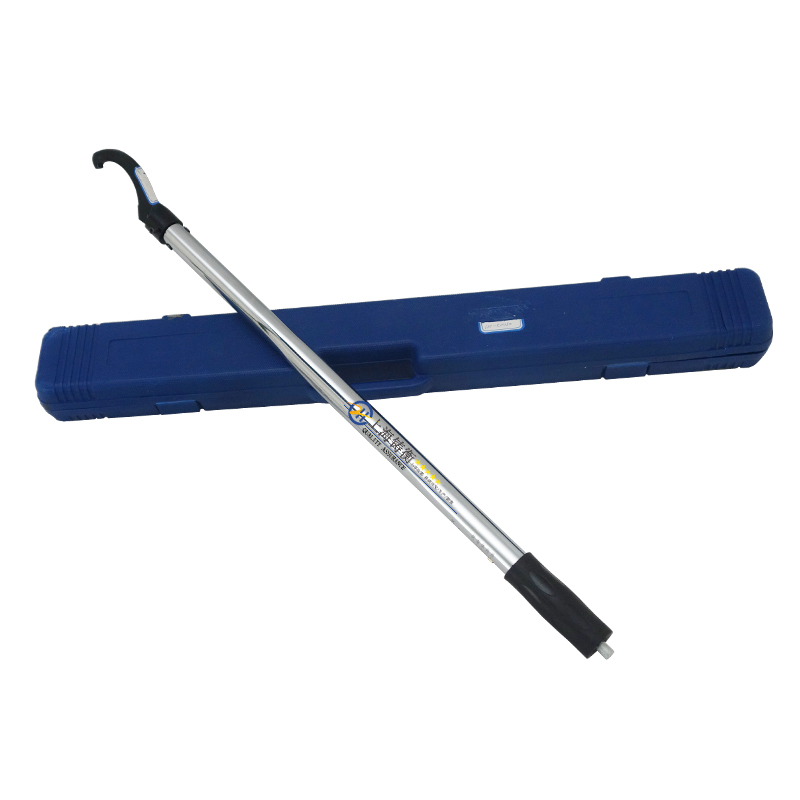

可調式扭力扳手勾型

可調式扭力扳手的用法
（ 1 ）所選用的力矩扳手的開口尺寸必須與螺栓或螺母的尺寸相符合，扳手開口過大易滑脫并損傷螺件的六角，在進口汽車維修中，應注意扳手公英制的選擇；各類扳手的選用原則，一般優先選用套筒扳手，其次為梅花扳手，再次為開口扳手，然后選活動扳手。
（ 2 ）為防止扳手損壞和滑脫，應使拉力作用在開口較厚的一邊，這一點對受力較大的活動扳手尤其應該注意，以防開口出現 " 八 " 字形，損壞螺母和扳手。（ 3 ）力矩扳手是按人手的力量來設計的，遇到較緊的螺紋件時，不能用錘擊打扳手；除套筒扳手外，其它扳手都不能套裝加力桿，以防損壞扳手或螺紋連接件
（ 4 ）力矩扳手使用時，當聽到"啪"的一聲時，此時是非常合適的了解各種力矩扳手的原理和各部分的作用還不夠, 一個合格的技術操作者還需要知道各種力矩扳手的用途, 會合理地選擇適當的量具。

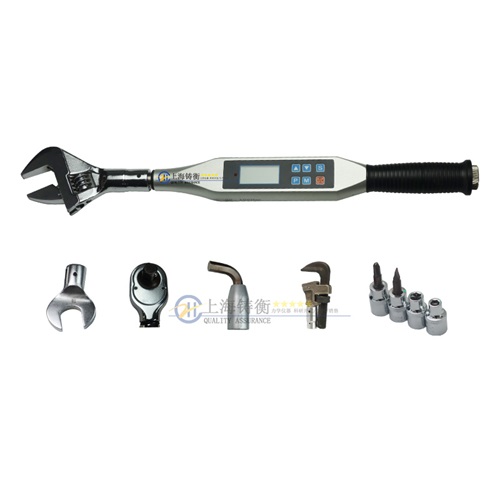

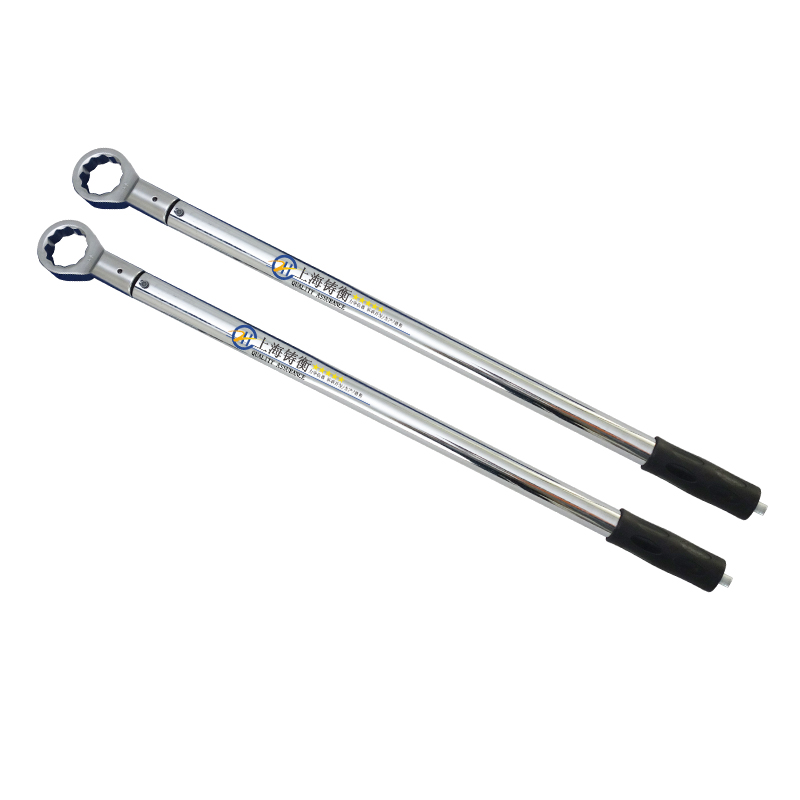

可調式扭力扳手梅花

可調式扭力扳手梅花

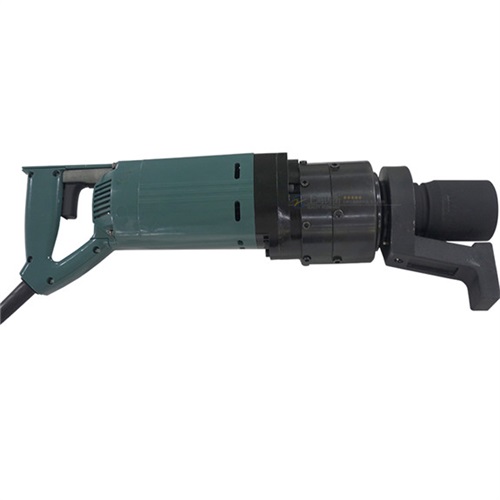

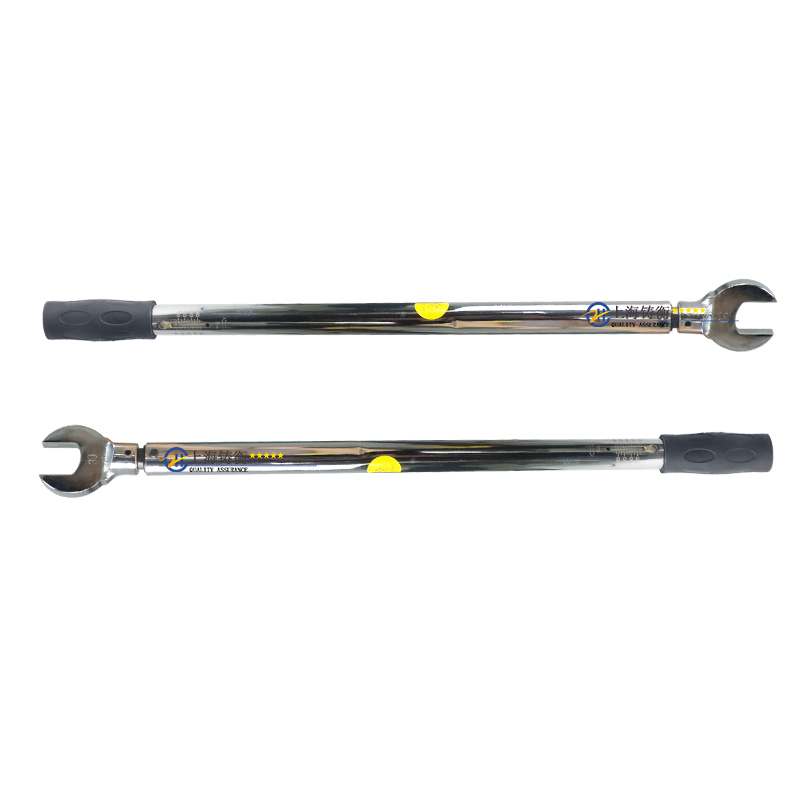

可調式扭力扳手開口

可調式扭力扳手開口

上海鑄衡生產的SGDD-230可調式電動扭力扳手具有自動控制扭矩功能是裝配螺紋件及螺栓的機械化施工工具。本款可調式電動扭力扳手應用于大型機械、起重設備和車輛裝配作業以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。我司電動扭力扳手還應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。

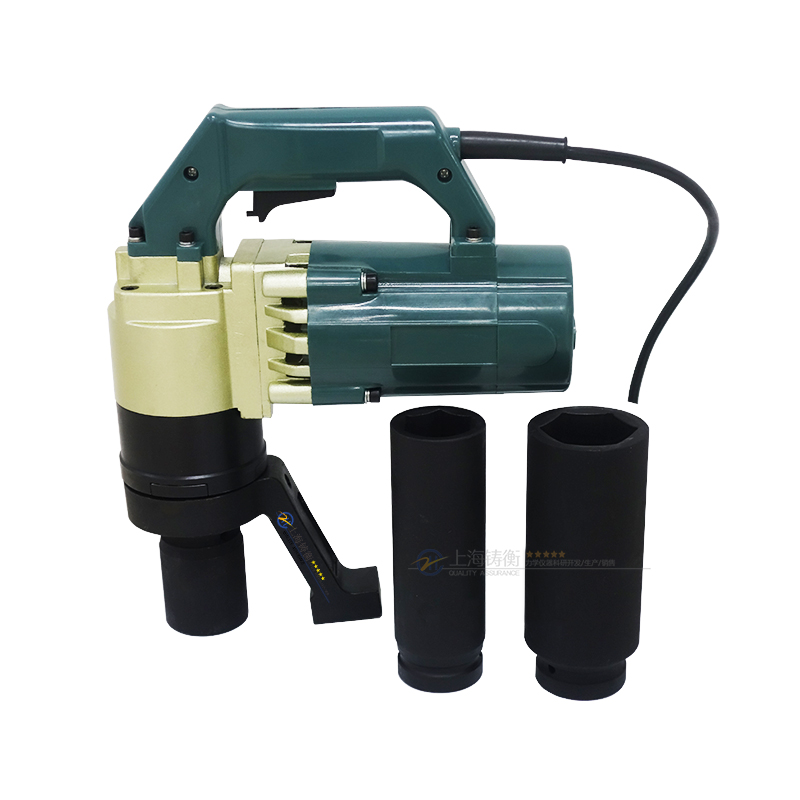

SGDD-230可調式電動扭力扳手圖片

可調式電動扭力扳手規格型號

產品型號 (Model)	測量范圍（N.m）	長度（mm）	重量（KG）	方榫（mm）
SGDD-230	50-230	336X69X182	3.1	19
SGDD-700	200-700	336X69X182	3.3	19
SGDD-600	200-600	256X90X298	7.5	19
SGDD-1000	300-1000	260X90X302	7.8	25
SGDD-1500	500-1500	515X106X150	9.3	25
SGDD-1500J	300-1500	322X90X270	8.0	25
SGDD-2000	600-2000	520X115X150	10.8	32
SGDD-2500	800-2500	363X112X288	9.5	32
SGDD-3500	1500-3500	640X125X150	19	38

可調式電動扭力扳手扭力的選擇與調節

1、用戶可在50-3500N.m的范圍內任意選擇相應規格的電動扭力扳手。

2、控制儀面板上有“扭矩調解旋鈕”。刻有0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）

3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。
可調式扭力扳手開口

可調式電動扭力扳手螺栓的擰緊操作

1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。

2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。

3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。

4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。

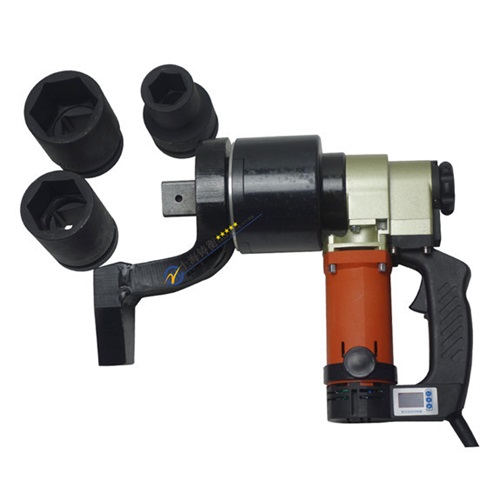

可調式電動扭力扳手圖片

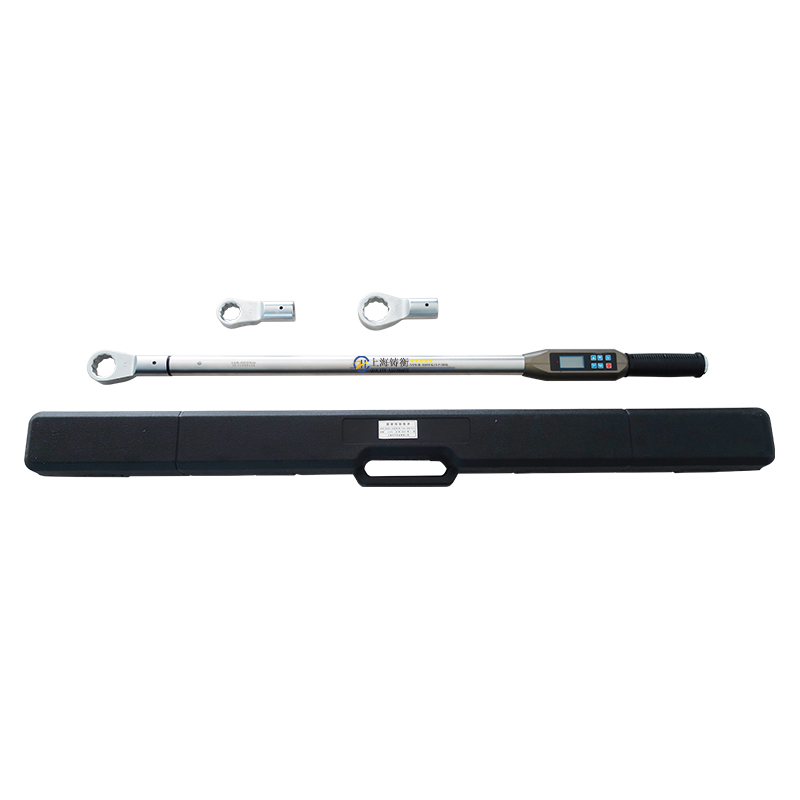

鑄衡廠家生產銷售的SGSX-5系列的可調式數顯扭力扳手運用科學的測量方法、先進的微電子技術、精密的加工工藝裝配而成。本公司生產的可調式數顯扭力扳手廣泛適用于汽車、摩托車、機械制造等行業的螺栓緊固檢測及控制，是保證和提高產品質量的必備工具。我司可調式數顯扭力扳手具有三種測量單位切換（N.m、lbf.ft、lbf.in）、精度高、測量準確、性能穩定、耗電量低、操作簡單等特點。

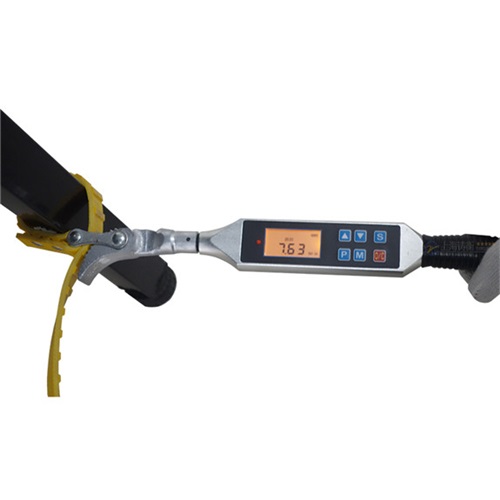

可調式數顯扭力扳手圖片勾頭
可調式數顯扭力扳手圖片勾頭

可調式數顯扭力扳手規格型號

產品型號 (Model)	測量范圍（N.m）	分度值（N.m）	長度（mm）	重量（KG）	方榫（in）
SGSX-2	0.2-2	0.001	355	0.35	1/4〞
SGSX-4	0.5-4	0.001	355	0.35	1/4〞
SGSX-10	2-10	0.01	355	0.35	3/8〞
SGSX-20	4-20	0.01	355	0.36	3/8〞
SGSX-50	10-50	0.01	360	0.75	3/8〞
SGSX-100	20-100	0.1	415	0.95	1/2〞
SGSX-200	40-200	0.1	505	1.25	1/2〞
SGSX-300	60-300	0.1	625	1.5	1/2〞
SGSX-500	100-500	0.1	780	2.55	3/4〞
SGSX-800	160-800	0.1	1050	3.9	3/4〞
SGSX-1000	200-1000	1	1050	4.2	1〞
SGSX-1500	300-1500	1	1400	6.75	1〞
SGSX-2000	400-2000	1	1400	8.3	1〞
SGSX-3000	600-3000	1	1720	8.8	1〞
